方管塞

方管塞是一种安装在方形铝管内部的小零件，它能让你轻松连接两根铝管，或者把铝管固定到板材上。

在FRC机器人中，队伍们常常通过方管或板材来构建结构，传统的连接做法有两种：

• 焊接 - 不是所有队伍都有焊接条件
• 连接板 - 在狭窄空间或复杂结构中不好用

方管塞 - 简单、灵活、不需要特殊工具！

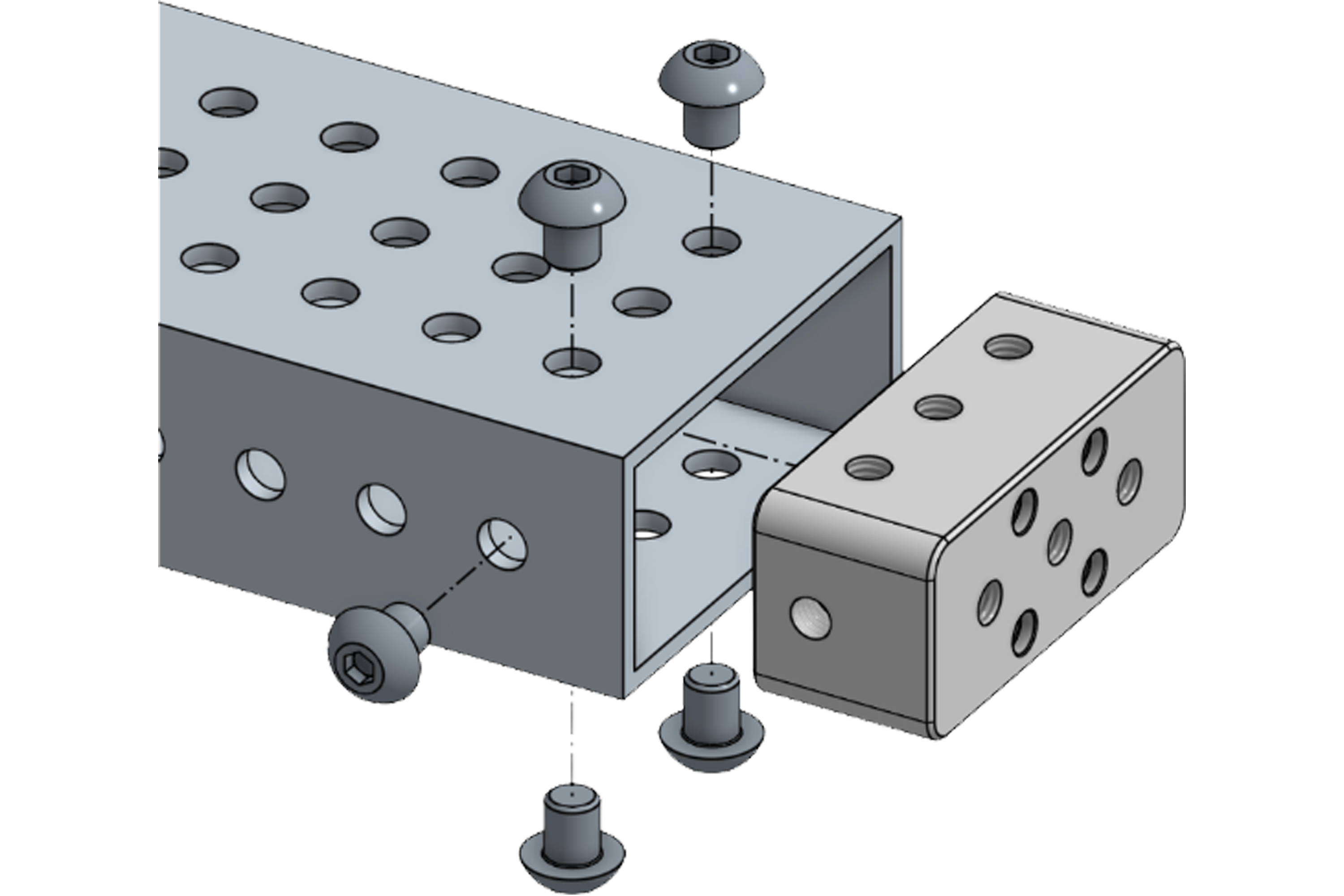

如何使用

场景1：连接两根铝管

方管塞可以在不用任何板材的情况下直接连接两根铝管。

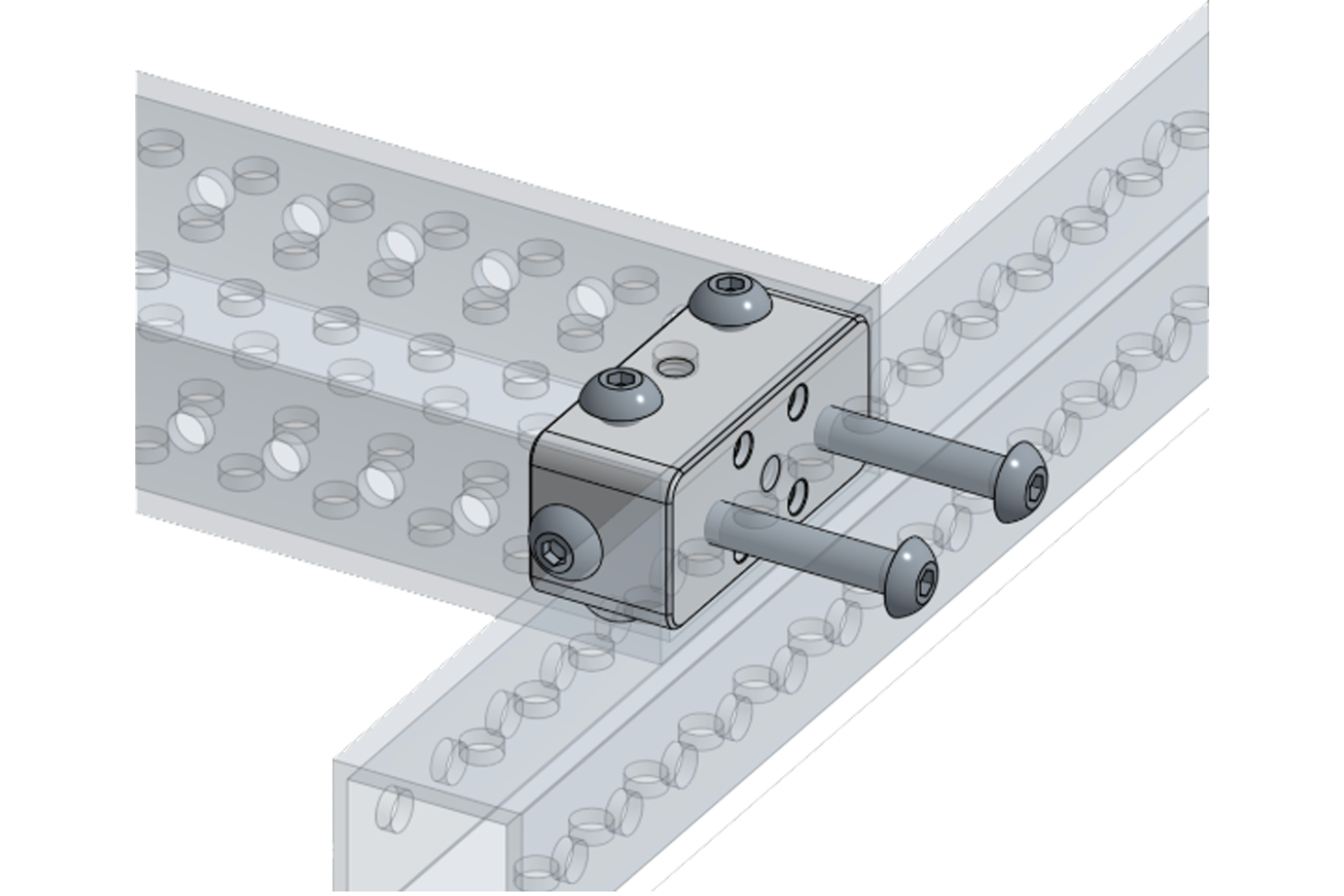

长螺丝贯穿

使用两根长M5螺丝穿过方管

• 结构简单
• 需要较长的螺丝

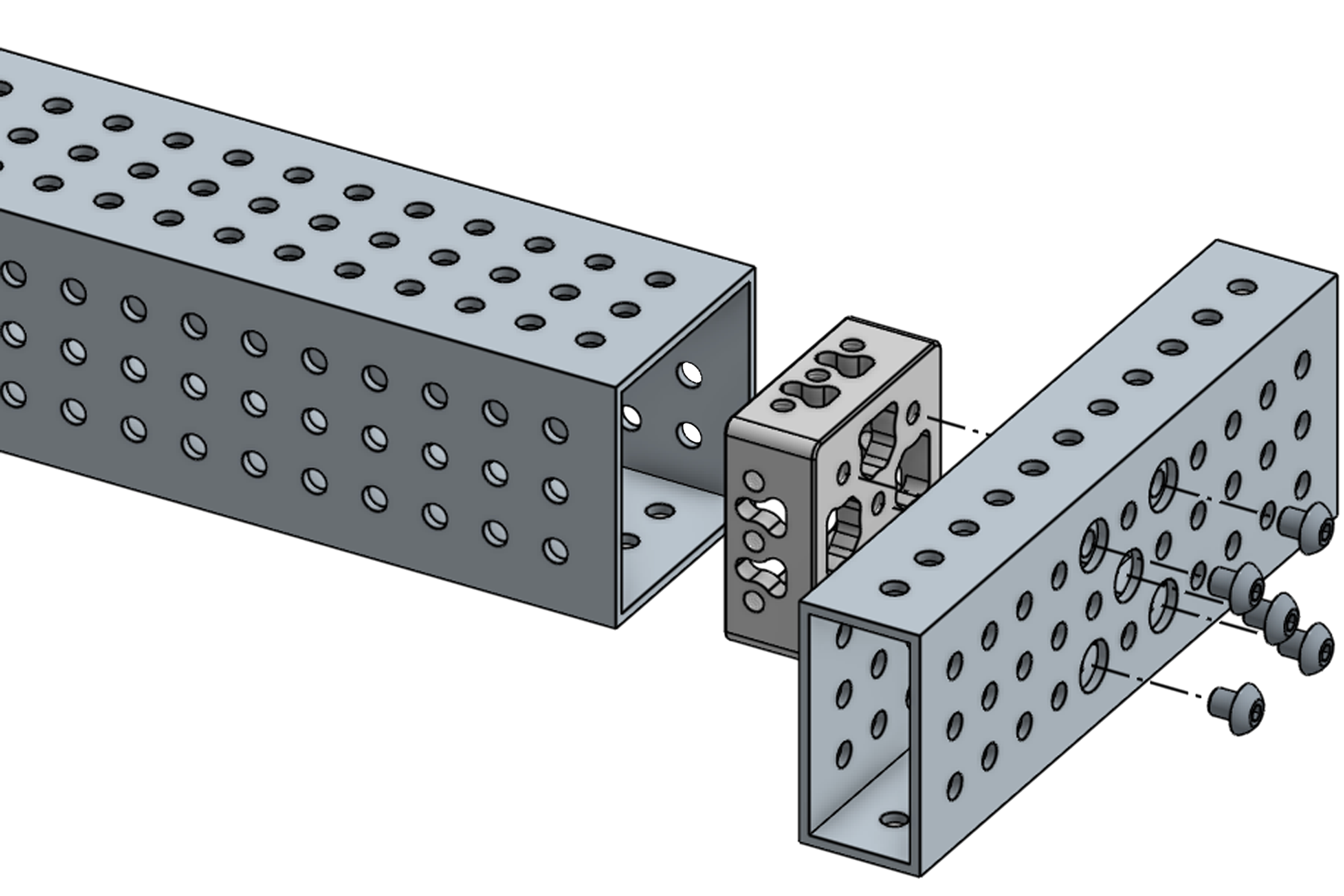

短螺丝固定

将一侧孔扩大到10mm，使用两根短螺丝分别固定

• 可以使用常见长度的螺丝
• 需要扩孔

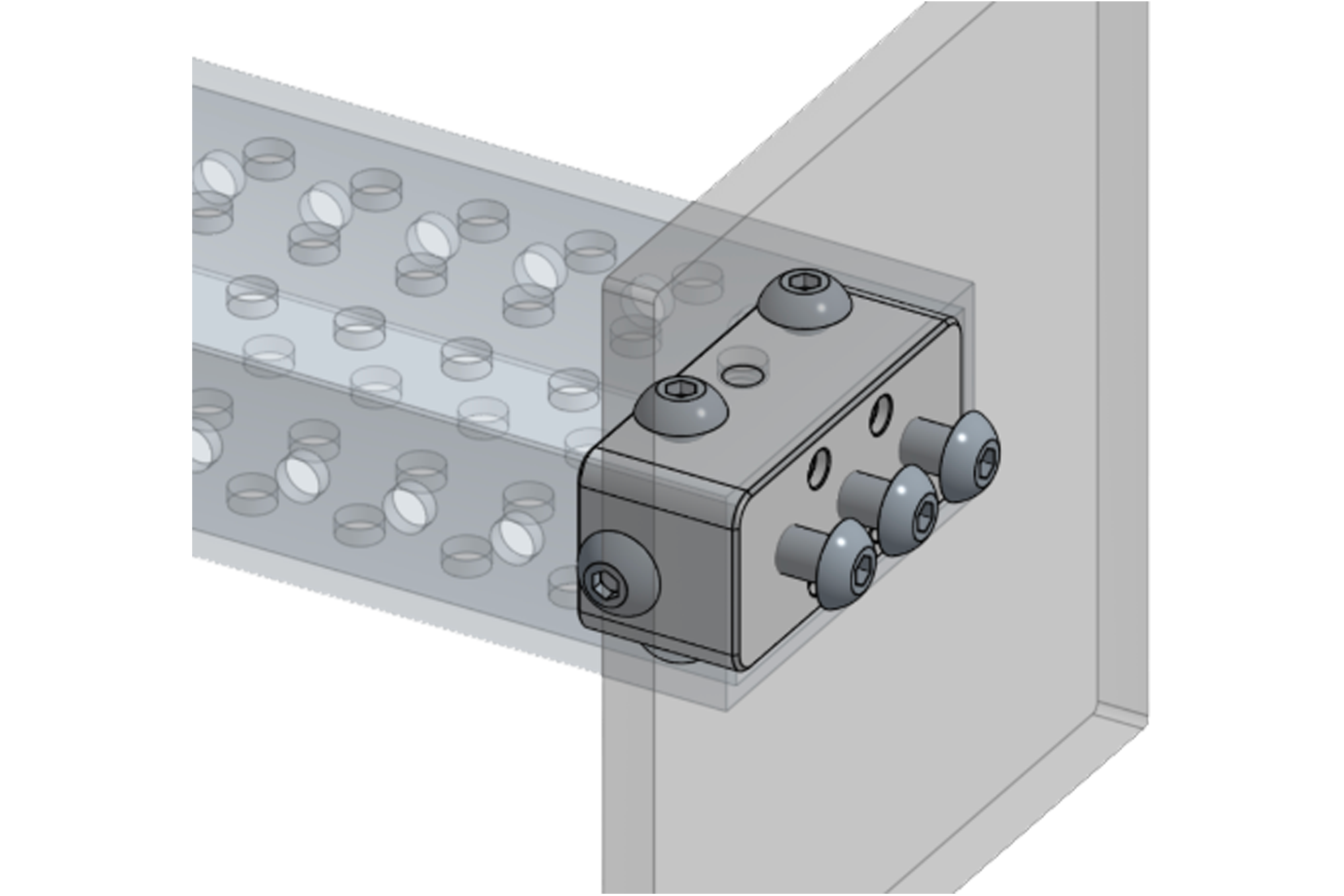

场景2：把铝管固定到板材上

方管塞也可以将铝管与板材连接起来。

NICE 方管塞

购买

• M5螺丝孔
• 12.5mm孔间距
• 6061-T6铝合金材质，在保证强度的同时减轻重量

这意味这你可以直接配合 NICE 铝方管使用，不需要额外打孔。

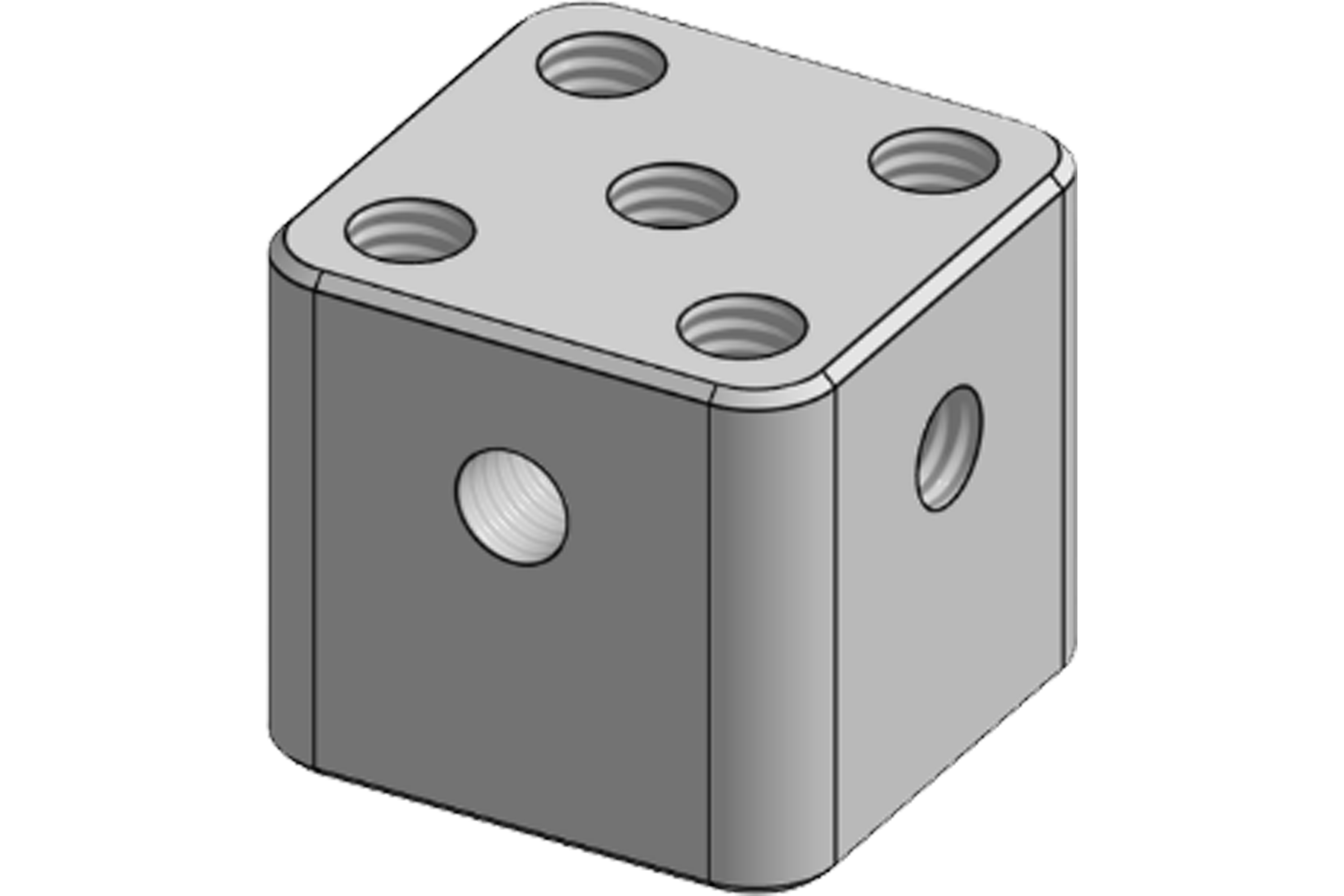

2525方管塞 (用于25mm×25mm方管)

SKU	重量	适配壁厚	图纸	模型	Onshape
NICE-04-08-002	17g	2mm	PDFNICE-D-04-08-02.pdf	STEPNICE-04-08-002.step

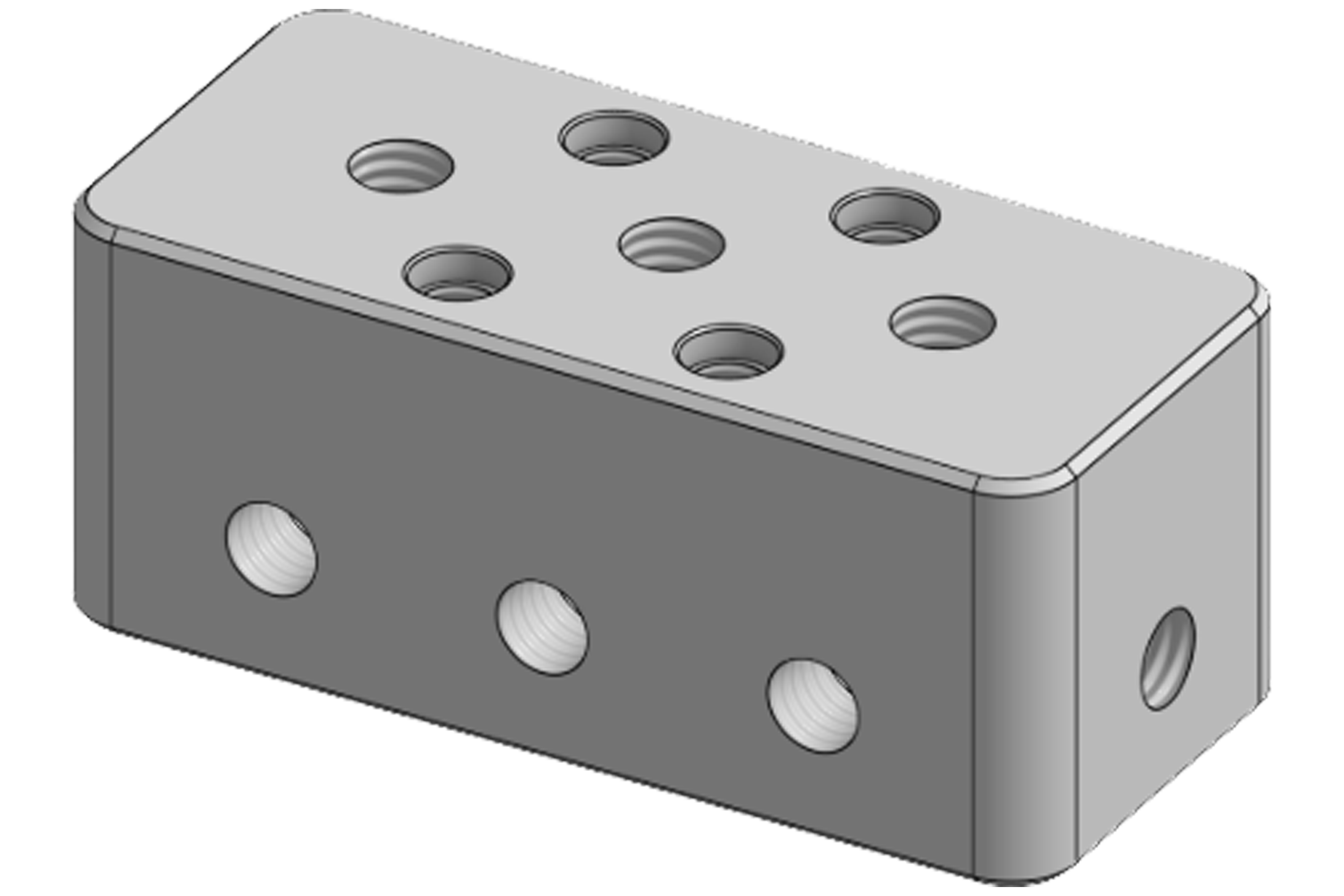

2550方管塞 (用于25mm×50mm方管)

SKU	重量	适配壁厚	图纸	模型	Onshape
NICE-04-08-005	30g	1.5mm	PDFNICE-D-04-08-03.pdf	STEPNICE-04-08-005.step
NICE-04-08-003	28g	2mm	PDFNICE-D-04-08-03.pdf	STEPNICE-04-08-003.step
NICE-04-08-004	25g	3mm	PDFNICE-D-04-08-03.pdf	STEPNICE-04-08-004.step

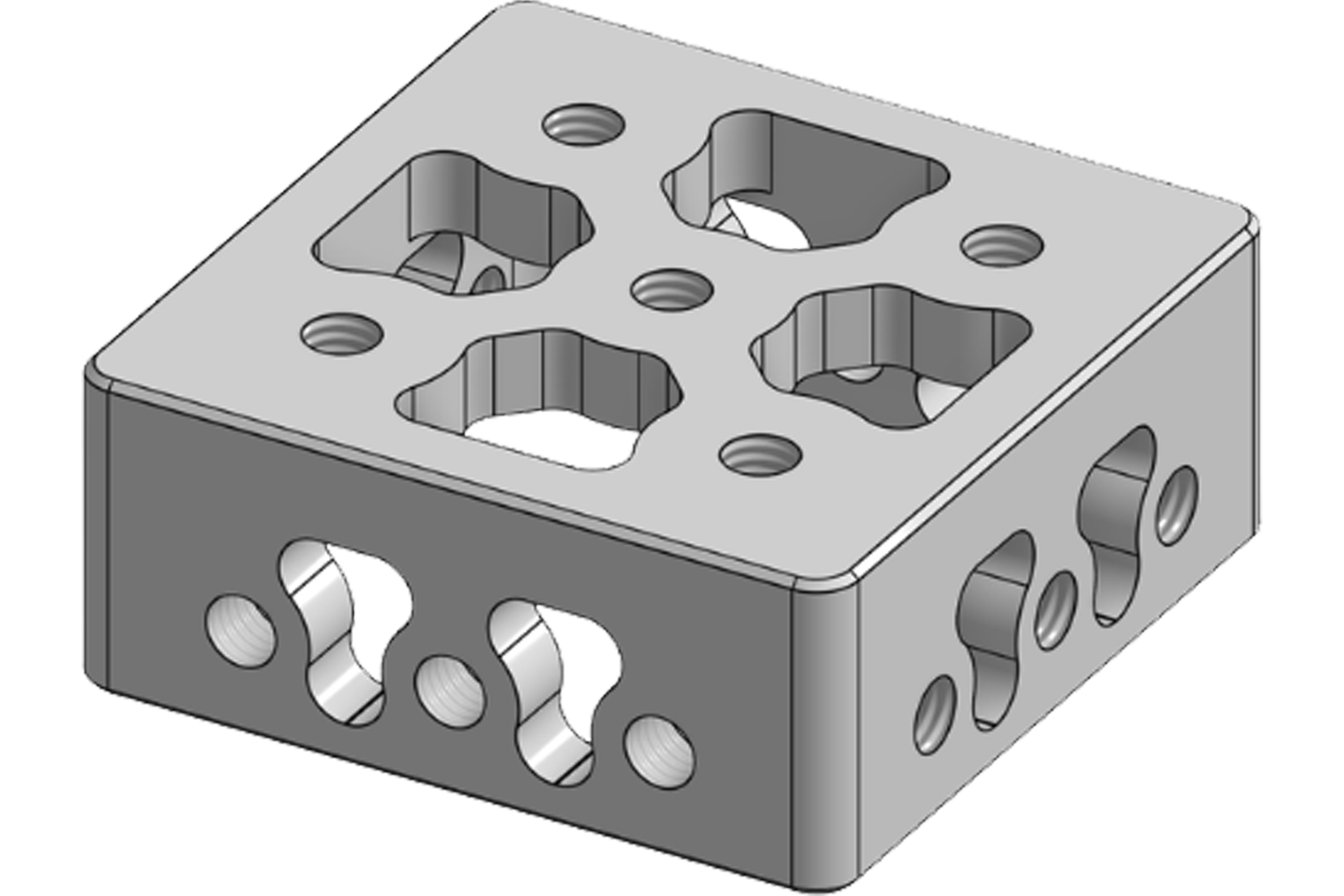

5050方管塞 (用于50mm×50mm方管)

SKU	重量	适配壁厚	图纸	模型	Onshape
NICE-04-08-001	40g	2mm	PDFNICE-D-04-08-01.pdf	STEPNICE-04-08-001.step
